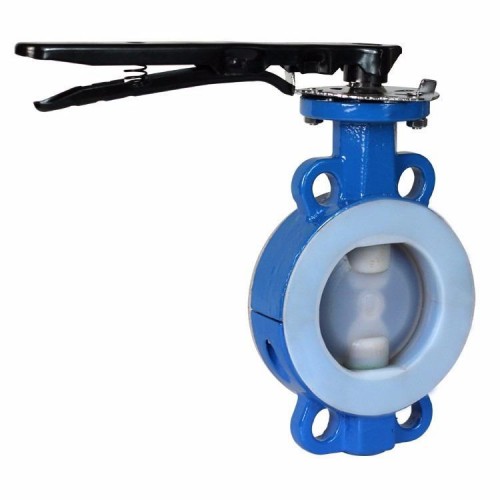

手動對夾襯氟蝶閥D371F46原理作用： D371F46、D71F46手動對夾式襯氟蝶閥的啟閉件是一個圓盤形的蝶板,在閥體內繞其自身的軸線旋轉,從而達到啟閉或調節的目的。蝶閥的優點有結構簡單、體積小、重量輕、安裝尺寸小、開關迅速。 襯氟蝶閥又稱氟塑料襯里耐腐蝶閥，是將聚四氟乙烯樹脂（或型材經加工）采用模壓（或鑲嵌）方法置于蝶閥的內壁（同樣的方法適用于各類壓力容器及管路附件的內襯）或蝶閥內件的外表面，利用其在抗強腐蝕介質方面的獨特性能制做成襯氟蝶閥，適用于各類腐蝕性介質中。 襯氟蝶閥關閉時蝶板的外圓密封面擠壓四氟閥卒，使閥座產生彈性變形，從而形成彈性力作為密封比壓保證襯氟蝶閥的密封。襯氟蝶閥密封結構采用聚四氟乙烯、使閥座在具有彈性的同時強度更好。同時將蝶板用聚四氟乙烯全包覆，使蝶板具有較強的抗腐蝕性能。
手動對夾襯氟蝶閥D(3)71F46性能特點： ①設計新穎、合理、結構獨特，重量輕，啟閉迅速； ②操力矩小，操作方便，省力靈巧； ③可以任何位置安裝，維修方便； ④密封件可以更換，密封性能可靠達到雙向密封零泄漏； ⑤密封材料耐老化、耐腐蝕，使用壽命長等特點。

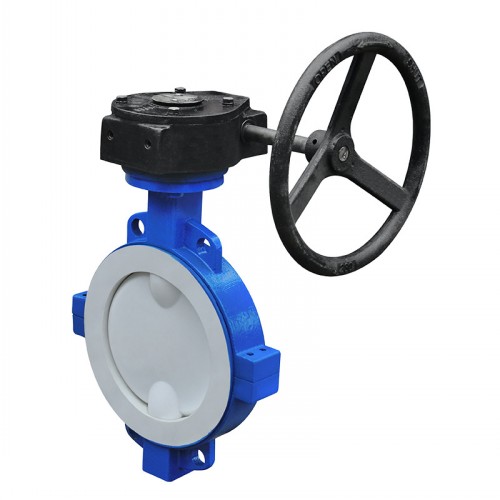

手動對夾襯氟蝶閥D(3)71F46技術參數： | 公稱通徑：DN40mm~DN1200mm | 公稱壓力：PN0.6Mpa~PN1.6Mpa | | 手動 | DA71F/P(半襯) | 蝸輪 | DA371F/P(半襯) | 氣動 | DA671F/P(半襯) | 電動 | DA971F/P(半襯) | | DA71F3(全襯里) | DA371F3(全襯里) | DA671F3(全襯里) | DA971F3(全襯里) | | DA71F4(全襯里) | DA371F4(全襯里) | DA671F4(全襯里) | DA971F4(全襯里) | | DA71F46(全襯里) | DA371F46(全襯里) | DA671F46(全襯里) | DA971F46(全襯里) |
手動對夾襯氟蝶閥D(3)71F46部件材質： | 零件名稱 | 灰鑄鐵 | 碳鋼 | 不銹鋼 | 超低碳不銹鋼 | | Z | C | P | R | PL | RL | | 上、下閥體 | Ht250 | WCB | CF8 | CF8M | CF3 | CF3M | | 蝶板 | WCB | 35(鍛) | CF8 | CF8M | CF3 | CF3 | | 蝶板軸 | 1Cr13 | 2Cr13 | 1Cr18Ni9Ti | 1Cr18Ni12Mo2Ti | 00Cr18Ni10 | 00Ce18Ni14Mo2 | | 襯里層/閥座 | PTFE(F4)、PCTFE(F3)、FEP(F46)、PFA(可溶F4)、PO(聚烯烴) | | O型圈 | FPM(氟橡膠) | | 彈性條(墊) | Si(硅橡膠) | | 調節定位座 | 0Cr18Ni9 | 0Cr18Ni9 | 1Cr18Ni9Ti | 1Cr18Ni12Mo2Ti | 00Cr18Ni10 | 00Ce18Ni14Mo2 | | 螺栓 | 35 | 35 | 1Cr17Ni2 | 1Cr17Ni2 | 1Cr18Ni9Ti | 1Cr18Ni9Ti | | 螺母 | 45 | 45 | 0Cr18Ni9 | 0Cr18Ni9 | 0Cr18Ni9 | 0Cr18Ni9 |
手動對夾襯氟蝶閥D(3)71F46外形尺寸： | 通徑 | 標準值 | 參考值 | | DN | L | D | D1 | D2 | f | b | Z-Φd | Do | H | kg | | PN1.6Mpa | | 40 | 33 | 145 | 110 | 85 | 3 | 18 | 4-18 | 200 | 145 | 5 | | 50 | 43 | 160 | 125 | 100 | 3 | 20 | 4-18 | 250 | 150 | 5.5 | | 65 | 46 | 180 | 145 | 120 | 3 | 20 | 4-18 | 250 | 160 | 6.5 | | 80 | 46 | 195 | 160 | 135 | 3 | 22 | 8-18 | 250 | 170 | 8 | | 100 | 52 | 215 | 180 | 155 | 3 | 24 | 8-18 | 300 | 185 | 9 | | 125 | 56 | 245 | 210 | 185 | 3 | 26 | 8-18 | 300 | 210 | 12.5 | | 150 | 56 | 280 | 240 | 210 | 3 | 28 | 8-23 | 200 | 230 | 15 | | 200 | 60 | 335 | 295 | 265 | 3 | 30 | 12-23 | 200 | 285 | 23 | | 250 | 68 | 405 | 355 | 320 | 3 | 32 | 12-25 | 240 | 325 | 32 | | 300 | 78 | 460 | 410 | 375 | 4 | 34 | 12-25 | 240 | 360 | 45 | | 350 | 90 | 520 | 470 | 435 | 4 | 38 | 16-25 | 280 | 430 | 70 | | 400 | 102 | 580 | 525 | 485 | 4 | 40 | 16-30 | 280 | 475 | 90 | | 450 | 114 | 640 | 585 | 545 | 4 | 44 | 20-30 | 320 | 525 | 110 | | 500 | 127 | 705 | 650 | 608 | 4 | 46 | 20-34 | 320 | 565 | 135 | | 600 | 154 | 840 | 770 | 718 | 5 | 54 | 20-41 | 360 | 620 | 200 | | 700 | 165 | 910 | 840 | 788 | 5 | 54 | 24-41 | 360 | 686 | 315 | | 800 | 190 | 1020 | 950 | 898 | 5 | 54 | 24-41 | 380 | 815 | 385 | | 900 | 203 | 1120 | 1050 | 998 | 5 | 54 | 28-41 | 400 | 1010 | 420 | | 1000 | 216 | 1255 | 1170 | 1100 | 5 | 60 | 28-48 | 400 | 1185 | 620 |
|
