ZXP氣動薄膜調節閥概述： 氣動薄膜調節閥采用頂導向結構，配用多彈簧執行機構。具有結構緊湊、重量輕、動作靈敏、流體通道呈S流線型、壓降損失小、閥容量大、流量特性******、拆裝方便等優點。廣泛應用于******控制氣體、液體、蒸汽等介質，工藝參數如壓力、流量、溫度、液位保持在給定值。特別適用于允許泄漏量小閥前后壓差不大的工作場合。 氣動薄膜調節閥有調節型、調節切斷型、波紋管密封型、夾套保溫型等多種品種。產品公稱壓力等級有PN10、16、40、64；閥體口徑范圍DN20~200。適用流體溫度由-200℃~560℃范圍內多種檔次。流量特性為線性或等百分比。多種多樣的品種規格可供選擇。 ZXP、ZJHP氣動單座調節閥采用了IEC***際標準。具有可靠的動作性能，******的流量特性，可調范圍大，閥座泄漏量小；泄漏量標準有IV級或VI級，操作穩定。多彈簧執行機構設計。因此，本產品以上述獨特優點將在各工業部門的廣泛應用中取得高質量的控制效果和經濟效益。 ZXP氣動薄膜調節閥工作原理： ZXP/ZJHP氣動薄膜單座調節閥由氣動多彈簧執行機構和精小型閥體組成。多彈簧執行機構高度低、重量輕、裝配簡便，精小型閥體結構緊湊、流道通暢，具有較大的流量系數。氣動薄膜單座調節閥適用于泄漏量要求嚴格、閥前后壓差低及有一定粘度和含少量纖維介質的場合。氣動薄膜單座調節閥是工業過程測量和控制系統的終端控制裝置，由氣動薄膜執行機構和直通單座、雙座、套筒等調節閥組成，它能夠按照系統的控制信號自動改變閥內截流件閥芯的位置，改變閥芯與閥座間的流通面積，即改變閥的阻力系數，從而實現對介質流量、壓力和液位等工藝參數的調節。 氣動薄膜單座調節閥采用雙導向結構，配用多彈簧執行機構，具有結構緊湊、重量輕、動作靈敏、閥容量大、流量特性******、拆裝方便等優點。泄漏量標準為Ⅲ級和Ⅳ級。流量特性為線性或百分比。多種多樣的品種規格可供選擇。氣動薄膜單座調節閥廣泛應用于******控制氣體、液體、蒸汽等介質，工藝參數如壓力、流量、溫度、液位保持在給定值。特別適用于允許泄漏量較小壓差不大的工作場合。

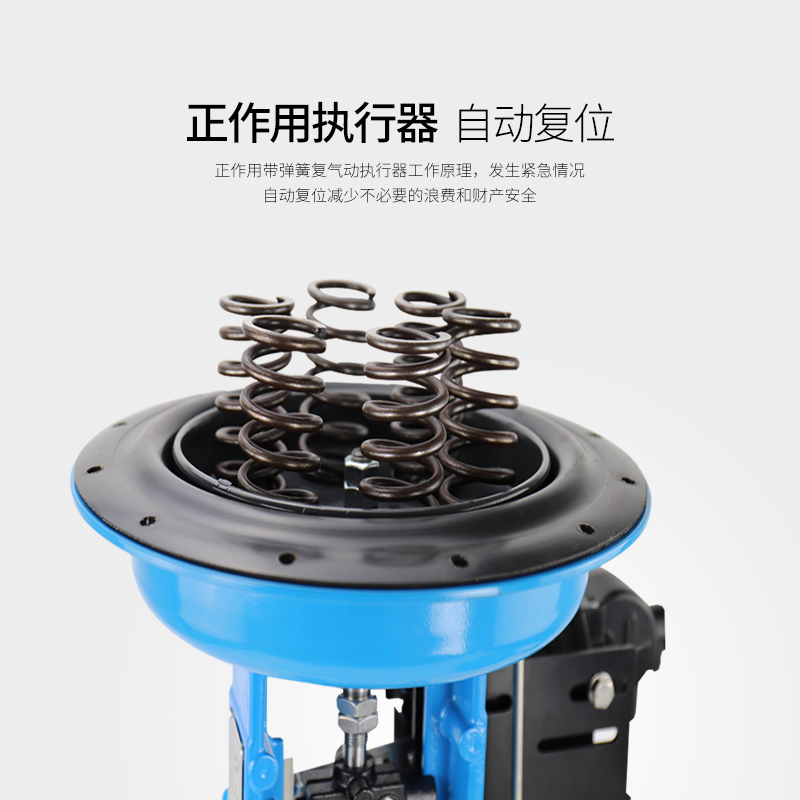

ZXP氣動薄膜調節閥執行機構： ZHA/B型多彈簧氣動薄膜執行機構由膜片、壓縮彈簧、托盤、推桿、支架、軸套、膜蓋等主要零件構成。是針對老式的ZMA/B型單彈簧氣動薄膜執行機構存在的尺寸大、笨重、深波紋膜片不可靠等問題設計開發的新型氣動薄膜執行機構，其膜蓋盤、限制件等零件均采用鋼板沖壓成型。膜片形狀較復雜，采用特殊的壓制工藝，使爆破強度達22kg/cm2以上。多彈簧形式改善了彈簧制造的工藝性，有利于不同彈簧范圍的組配。可調零功能則提高了線性精度。表面處理采用環氧靜電粉未噴涂，具有較高牢度和耐腐蝕性。具有受力均勻、穩定性好、尺寸小，重量輕等優點。以壓縮空氣為能源動力，接受電-氣閥門定位器或電磁閥輸入的氣源壓力信號，此壓力作用在膜室膜片上產生推力壓縮彈簧組件，并使推桿位移，當推桿與彈簧組被壓縮后產生的反力相平衡時，閥桿就穩定在相應行程上。依照力平衡原理，行程大小與壓力信號輸入大小成一定的比例關系，從而達到閥門閥芯準確定位。
訂貨須知 訂購電動單座調節閥需要提供以下資料： ● 調節閥名稱、型號； ● 公稱通徑 ； ●公稱壓力 (MPa) ； ● 額定流量系數(Kv) ； ● 固定流量特性 ； ● 介質名稱、閥前后壓力、溫度、流量等 ； ● 整機作用方式（電開、電關）及輸入信號 ； ● 閥體、閥內件及填料材質 ； ● 定位器需不需要防爆，是否有品牌要求，例如（YCT、西門子、山武、ABB）；其他特殊要求 。 氣動薄膜調節閥 用途 氣動薄膜調節閥是一種直角回轉結構，它與閥門定位器配套使用，可實現比例調節; V型閥芯最適用于各種調節場合，具有額定流量系數大，可調比大，密封效果好，調節性能靈敏，體積小，可豎臥安裝。適用于控制氣體、蒸汽、液體等介質。 |
-
精度可達±1%、動作靈敏、性能穩定可靠。
-
可調范圍大，固有可調比有10：1、30：1、50：1等。
-
誤差小、動作靈敏、性能穩定、質量可靠。
-
調節切斷型采用軟密封結構閥芯，達VI級泄漏標準（零泄漏）。
-
本系列產品有調節型、調節切斷型、波紋管密封型、夾套保溫型等多種品種。
-
根據用戶提供的流量、壓力提供選型規格書及控制方案圖。
